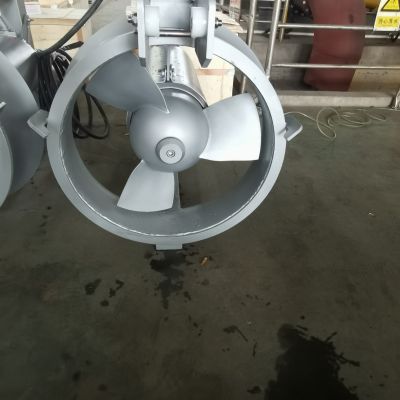

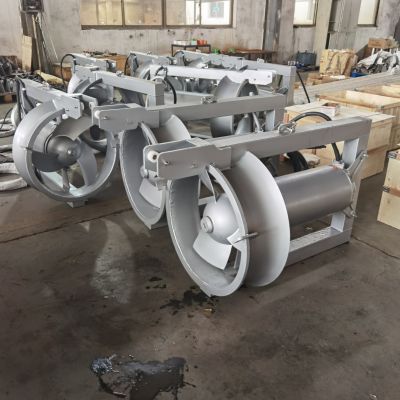

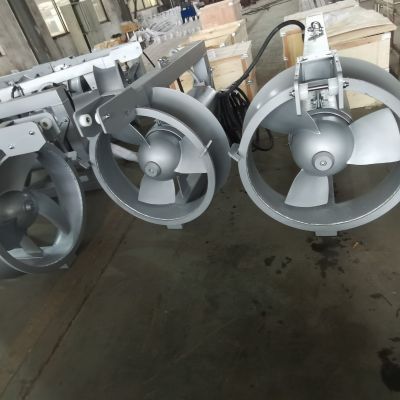

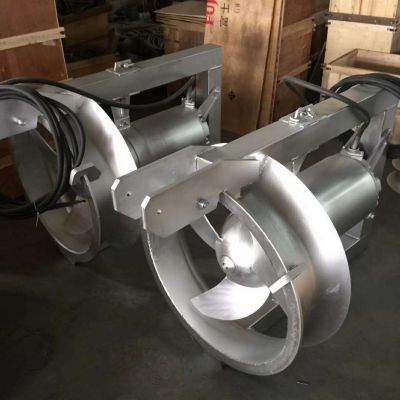

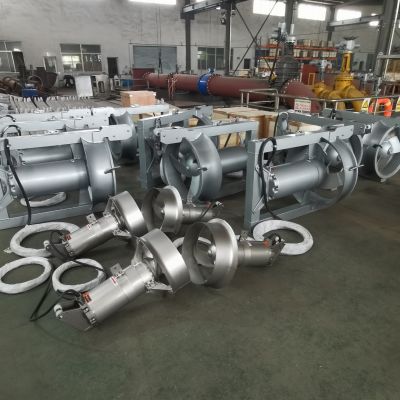

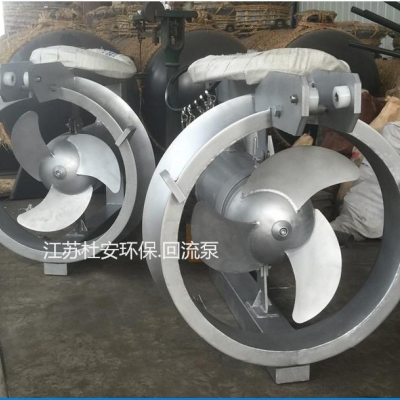

好氧池至缺氧池污泥回流泵QJB-W10/12
电机功率10KW
电机极数12级
使用电压380V
叶轮转速480转/分
叶轮直径620mm
304不锈钢材质
配导杆 提升架 井筒 拍门 吊链和膨胀螺栓
一、好氧池至缺氧池污泥回流泵QJB-W10/12供货范围：
江苏杜安环保的污泥回流泵为成套装置，包括水下电机、电机专用保护元件、配套可移动式吊架、导杆、穿墙管、拍门和10米潜水电缆的供应及生产需要的各项服务。
杜安环保提供污泥回流泵正常运转所需的一切备品备件。
污泥回流泵随机配套防渗、超温控制器，防渗、超温控制器安装在电气成套商提供的现场按钮箱（或接线箱）内。
杜安环保所提供的设备是全新未经使用。机械密封材质为碳化钨，密封为氟橡胶。
污泥回流泵满足现场流量、扬程等工艺要求。
二、设计和现场条件
1、好氧池至缺氧池污泥回流泵QJB-W10/12的性能试验规程以测试为准。
2、每台污泥回流泵排送污水介质。
3、潜水电机能连续运行、间歇运行和长期停止状态后恢复运行。
4、污泥回流泵是卧式、单级和可脱卸无阻塞性潜水泵，与潜水电机的轴为整体。
除非有其它规定，潜水回流泵输送的介质为含有固体颗粒的污水。潜水回流泵能通过颗粒以及长纤维，能通过破布、废纸和塑料等不发生堵塞现象，可靠和无机械问题运行以及高效率将成为选择水泵的主要因素。
5、现场条件及主要技术参数
1）介质条件
介质温度：0℃-30℃
pH：6-9
2）环境条件（安装于室外）
环境温度： -3.2～36.4℃
3）设备参数
保证水泵的设计运行在水泵的高效区内，在任何工况条件下不过载，不发生汽蚀。
污泥回流泵具有足够大的回流量（不小于表中要求的回流量）每台潜水回流泵能在所安装的污水中工作。可以根据工艺需要进行变频调节。
三、性能和结构
污泥回流泵在全浸没条件下连续工作。浆叶由水下电机直接驱动。
污泥回流泵配备SS304不锈钢导向杆和SS304不锈钢提升绳，自由升降转向。
污泥回流泵可上下升降，方便的移动，检查和维修无需人员下到池中。滑行杆支架作为潜水回流泵整体部件之一，潜水回流泵的整体重量受力都作用在这个支架上，支架可承受潜水回流泵形成的推力。所配备的不锈钢提升绳足够满足起吊要求。保证潜水回流泵及附件和电缆在20米水深无泄漏现象，有连续潜水功能。
每台污泥回流泵整体设计，封闭式连接，潜水型。所有外露的螺母、螺栓、垫片均为不锈钢SS304。搅拌机主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶O型圈，它可使两个面上的橡胶O型圈及O型圈接触的四个侧面压紧。
底座和叶片外，潜水回流泵的主要部件为灰口铸铁，ASTM A–48 Class 35B或DIN1691GG25，表面光滑，无气泡或其它不规则。所有的螺母、螺钉和垫圈为SS304不锈钢材质。
回流泵供货范围：
每套完整的好氧至缺氧池污泥回流泵由主机、安装系统和电控设备组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、泄露和过热保护器、就地控制箱和接线箱以及所需水下防腐密封电缆。
每台污泥回流泵包含以下部件：
（1）回流泵主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。
（2）安装系统由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。
（3）每台污泥回流泵的潜水电缆 10m；
（4）电气保护元件，包括短路、过载、缺相保护等；
（5）污泥回流泵保护元件包括湿度保护，温度保护，以及保护控制器等；
（6）就地控制柜和接线盒等；
（7）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；
（8）两年备品备件及备用工具。
